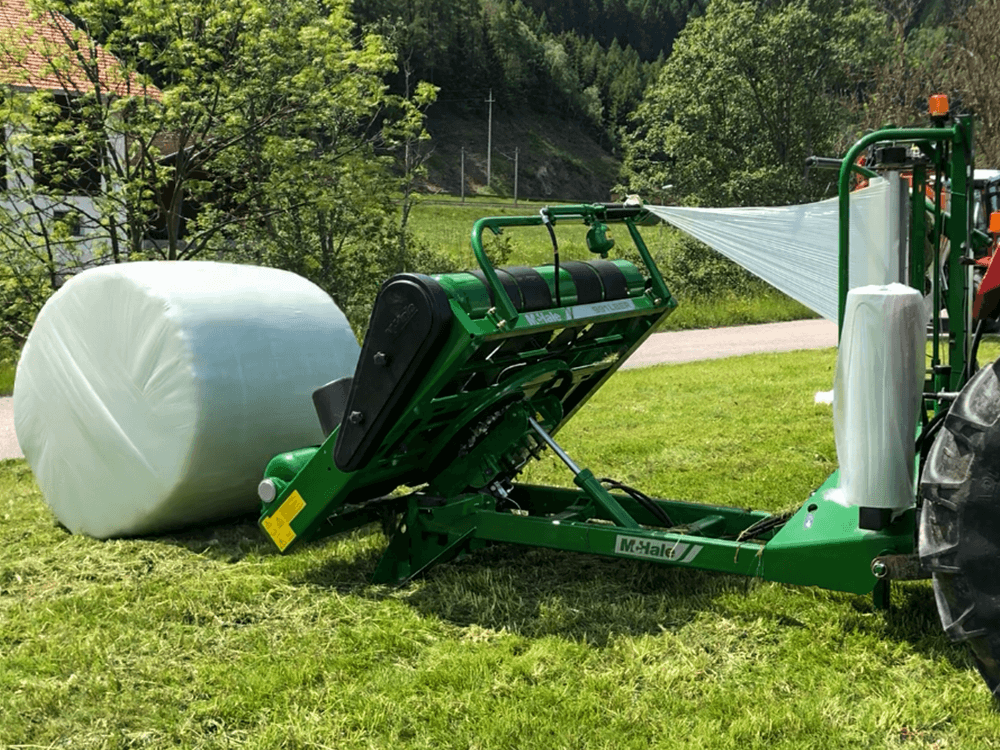

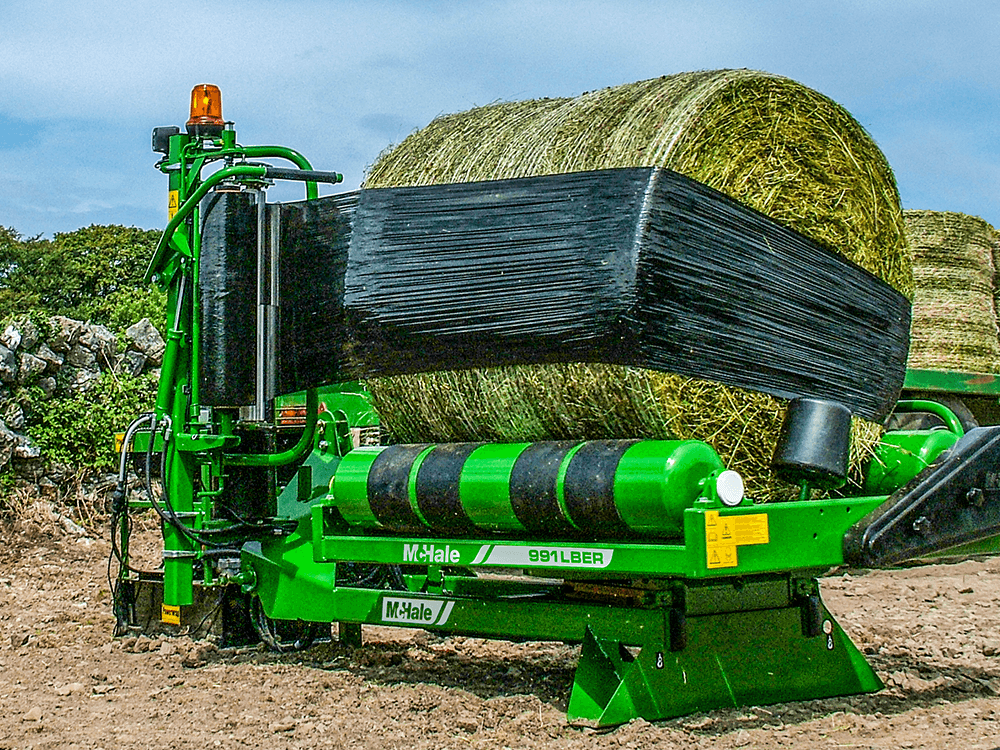

Ritinių vyniotuvas 991LB

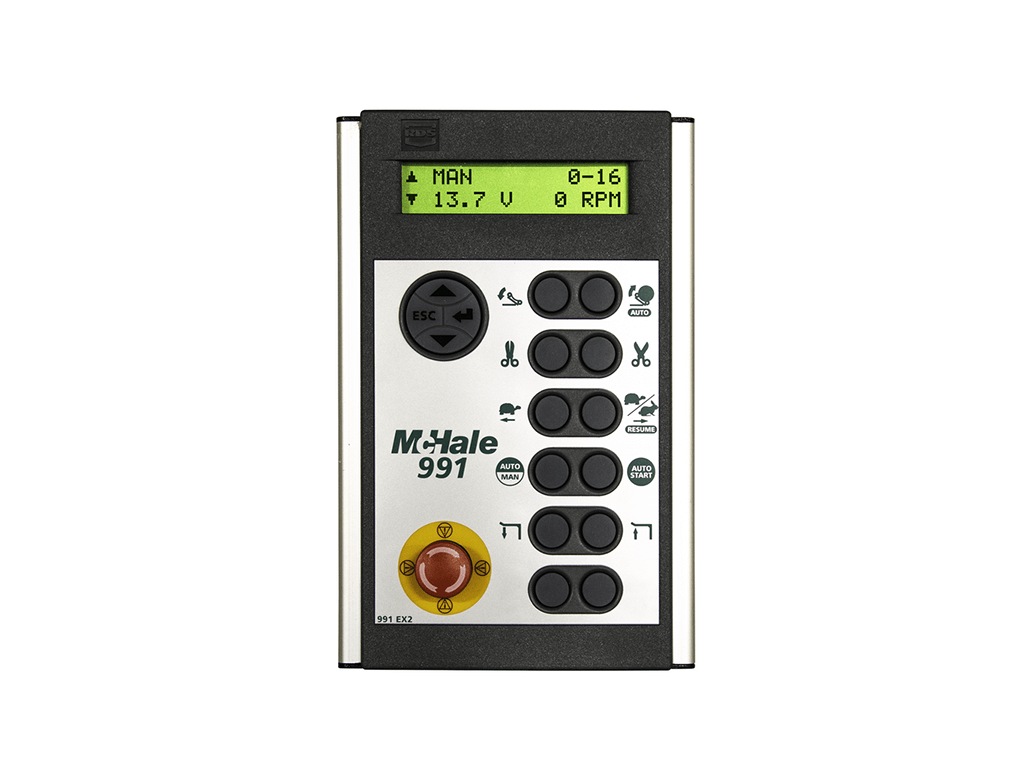

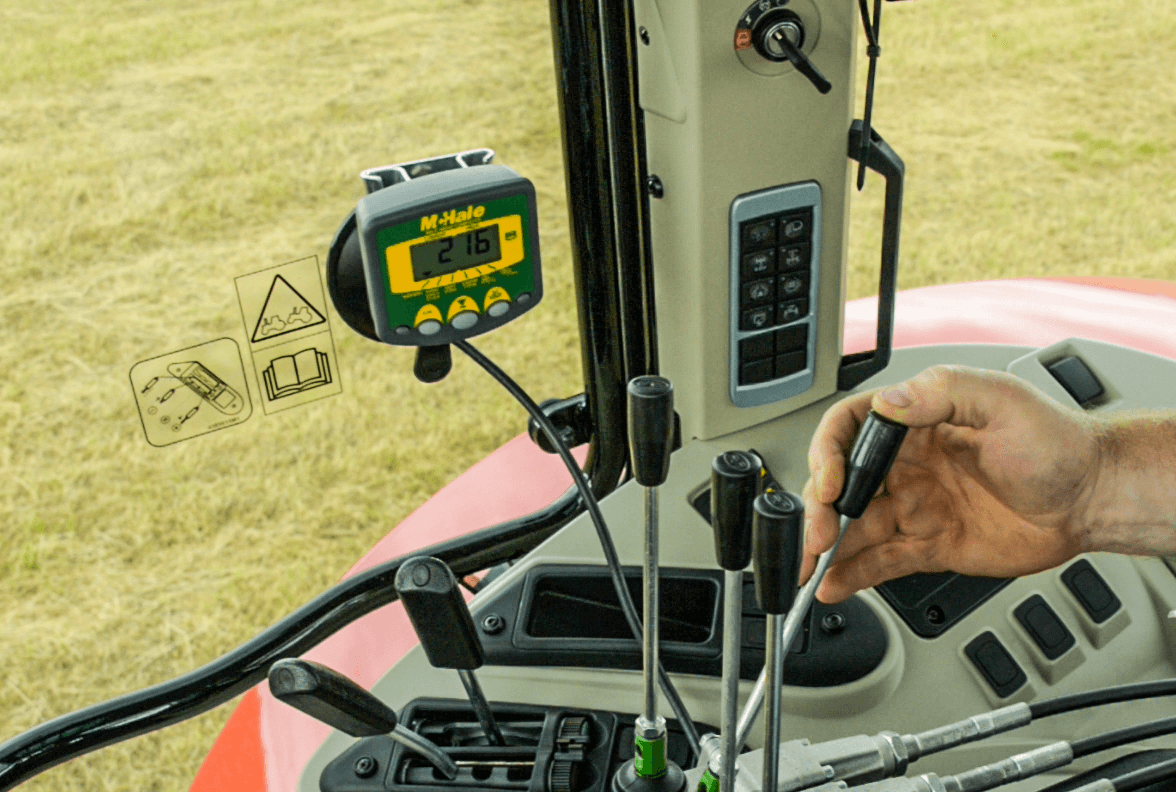

McHale 991LB yra pakabinamas, be važiuoklės ritinių vyniotuvas, skirtas vynioti ritiniams jų sandėliavimo vietoje. Vyniotuvas gali dirbti varomas hidraulinės stotelės arba traktoriaus hidraulikos. Tai didelio našumo vyniotuvas, valdomas 3-mis svirtelėmis, troselių pagalba. Operatorius pirma svirtele paleidžia suktis apvyniojimo stalą; antra nukerpa-prispaudžia plėvelę; trečia nuleižia ritinį. Standartinėje vyniotuvo įrangoje yra automatinio sustojimo funkcija. Pradėjus vynioti, ritiniui apsisukus 2 kartus, vyniojimas vyksta automatiškai iki iš anksto nustatyto sluoksnių skaičiaus, operatoriui nereikia ištisai laikyti svirtelės. Vyniotuvas turi Wizard valdymo pultą, kuriuo nustatomas vyniojamos plėvelės sluoksnių skaičius, fiksuojamas apvyniotų ritinių skaičius. Valdymo pultas skaičiuoja apvyniojimo stalo apsisukimus per minutę. Priešpaskutinio apsisukimo metu pasigirsta pyptelėjimas, tada operatorius gali sulėtinti apvyniojimo stalą.

991LB ritinių vyniotuvai taip pat turi šiuos konstrukcinius elementus:

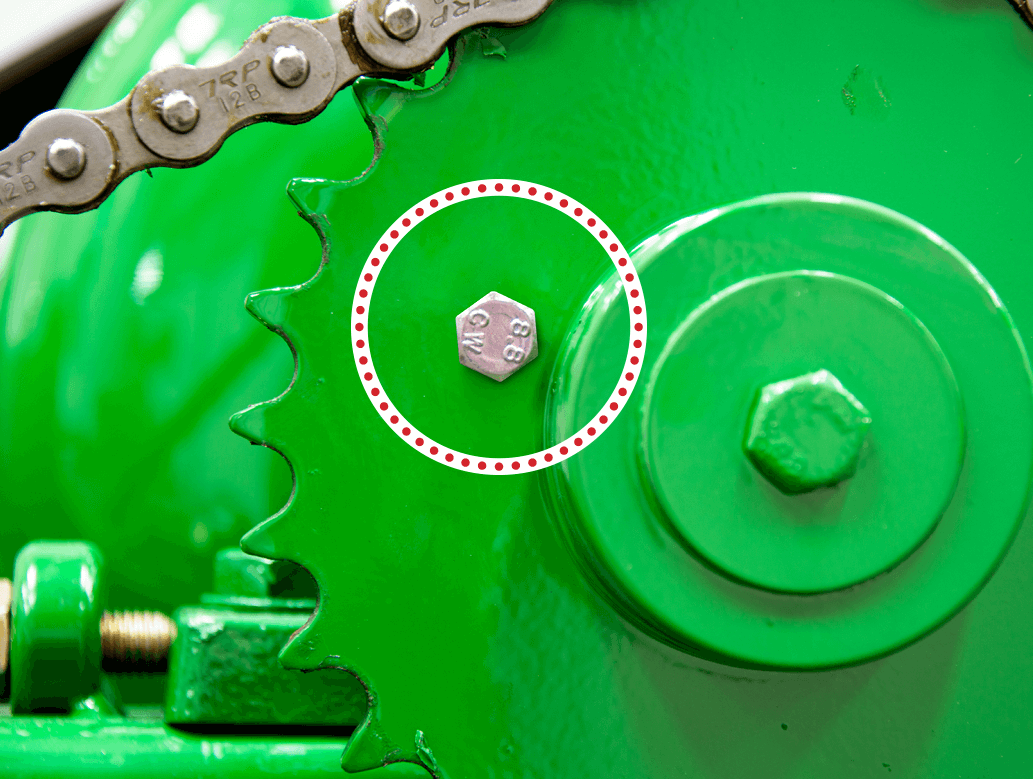

  • Hidraulinio variklio sukamą ritinių apvyniojimo stalą. Vyniojimo stalas yra pagamintas iš keturių tvirtų diržų, kurie užtikrina sklandų ir tolygų ritinio sukimąsi net jei jo forma yra labai asimetriška. Besisukančiam stalui užkliuvus už kliūties, suveikia nukerpamo varžto apsauga, išvengiant galimo vyniotuvo pavarų dėžės sulaužymo.

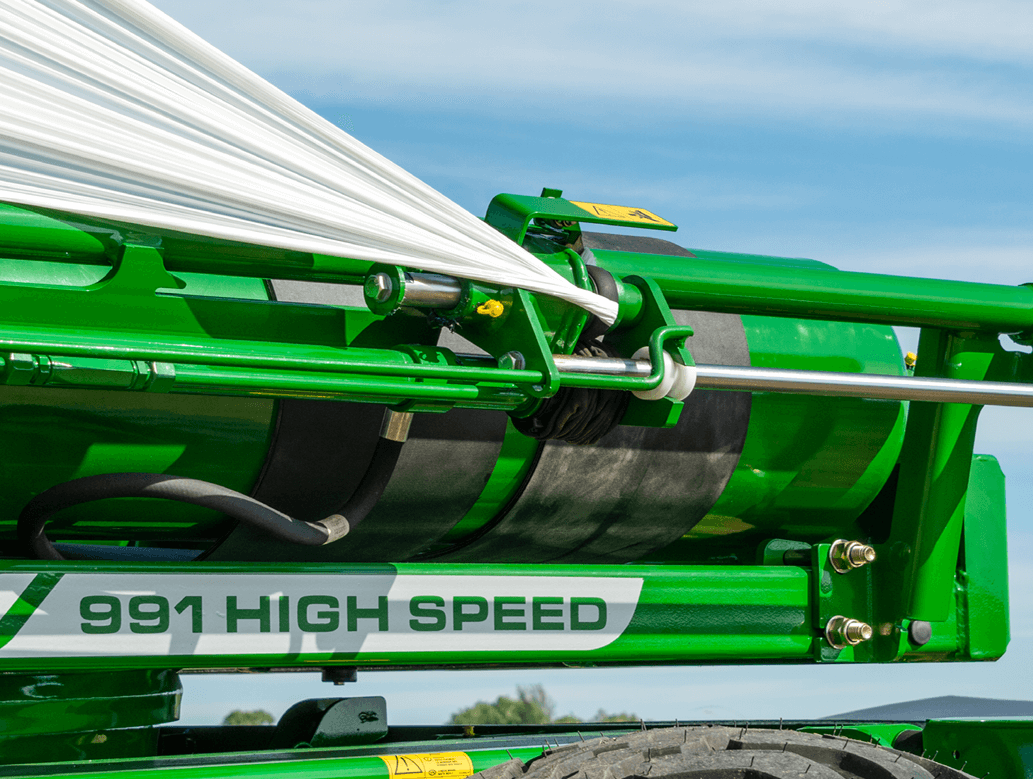

  • Hidrauliškai veikiantį plėvelės nukirpimo-prispaudimo mechanizmą. Šis mechanizmas, plėvelės vyniojimo ciklo pabaigoje, nupjauna ir išlaiko tinkamoje padėtyje plėvelę kito ritinio apvyniojimui, todėl nereikia iš naujo, rankiniu būdu vėl ją paduoti apvyniojimui.

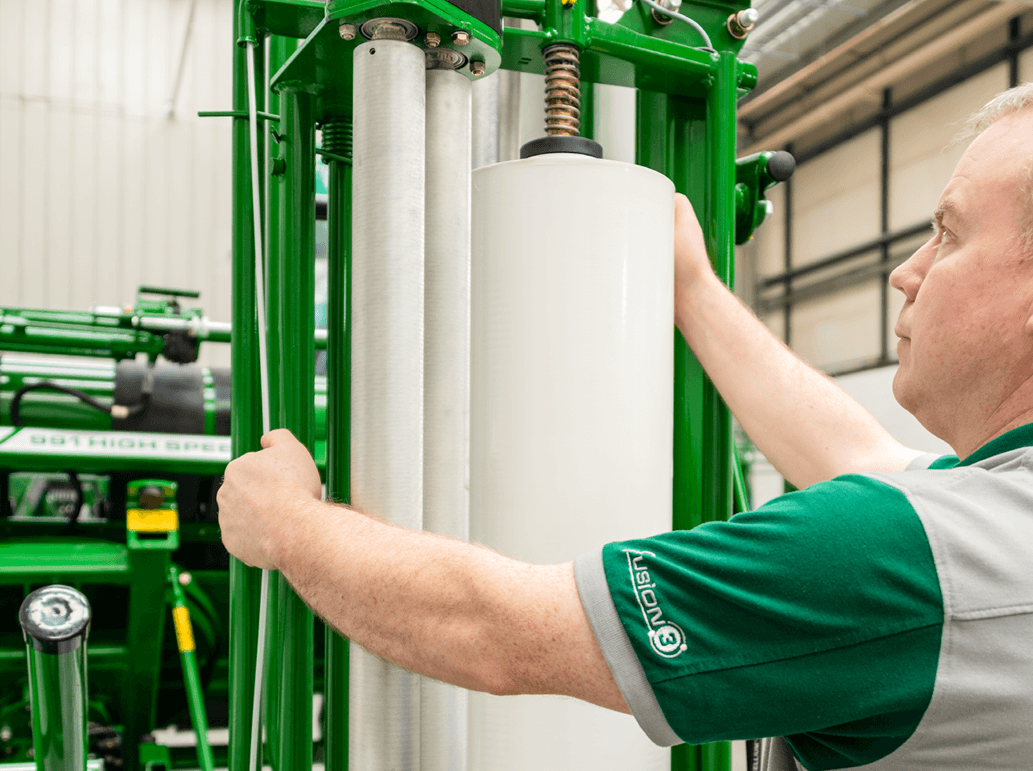

  • Plėvelės laikiklį-įtempėją. Tai tokia pati, kaip ir visuose McHale ritinių vyniotuvuose, plėvelės įtempimo sistema, užtikrinanti maksimalų jos panaudojimą. 991LB serijos ritinių vyniotuvai dirba su viena 750 mm pločio plėvele. Plėvelės pakeitimas labai greitas ir paprastas: įdėtas naujas ritinėlis fiksuojamas viršuje, patraukiant užrakto troselį.
  • Papildomos plėvelės laikiklius. Ant vyniotuvo galima papildomai laikyti du plėvelės ritinėlius.



IŠSKIRTINĖS SAVYBĖS

  • Stacionarus darbas, išvengiant plėvelės pažeidimų laukuose ir transportavimo metu.
  • Galima vynioti ypač sunkius ir didelis ritinius – 1200 kg, 1,5 m skersmens.

TECHNINIAI DUOMENYS

Ilgis: 2,8 m
Plotis: 1,65 m
Aukštis: 1,94 m
Aukštis iki apvyniojimo stalo viršaus : 0,83 m
Svoris: 800 kg
Maksimalus ritinio svoris: 1200 kg
Apvyniojimo stalo: 30 aps/min
Naudojama plėvelė: 750 mm (500 mm pasirenkama)
Minimalus hidraulinis srautas: 18 l/min, 150 Bar
Hidraulinė jungtis: 1-na ½“ greito jungimo tiekimo ir 1-na ½“ greito jungimo grįžtamas
Jungtis su traktorium: Pakabinamas gale ant tritaškės pakabos
