Kvadratinių ryšulių vyniotuvas 998

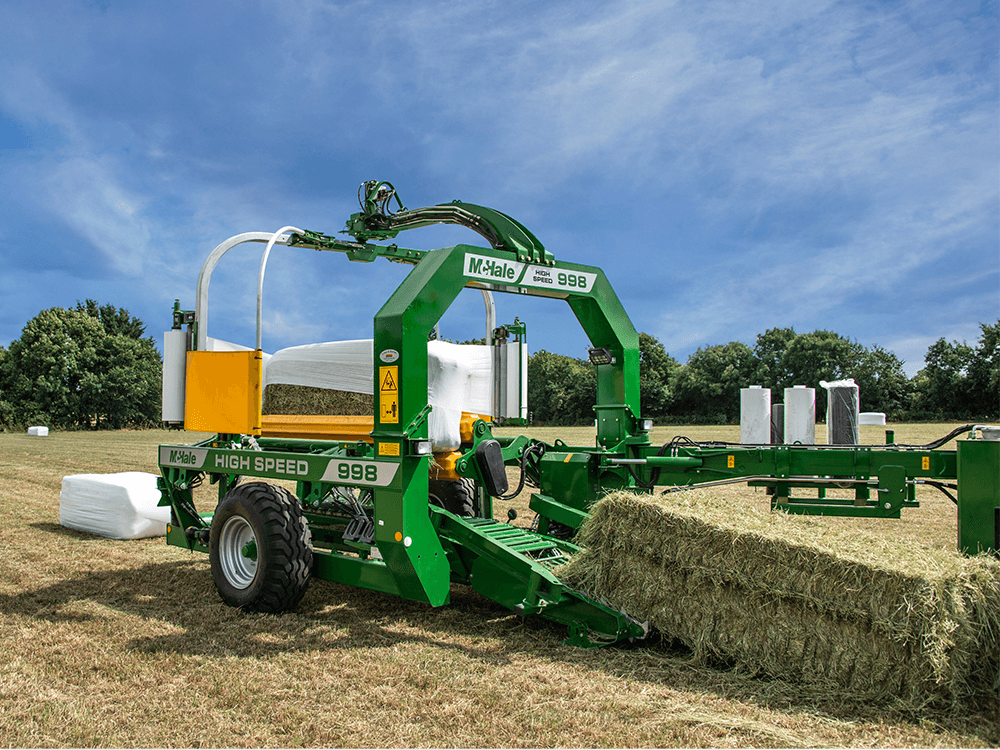

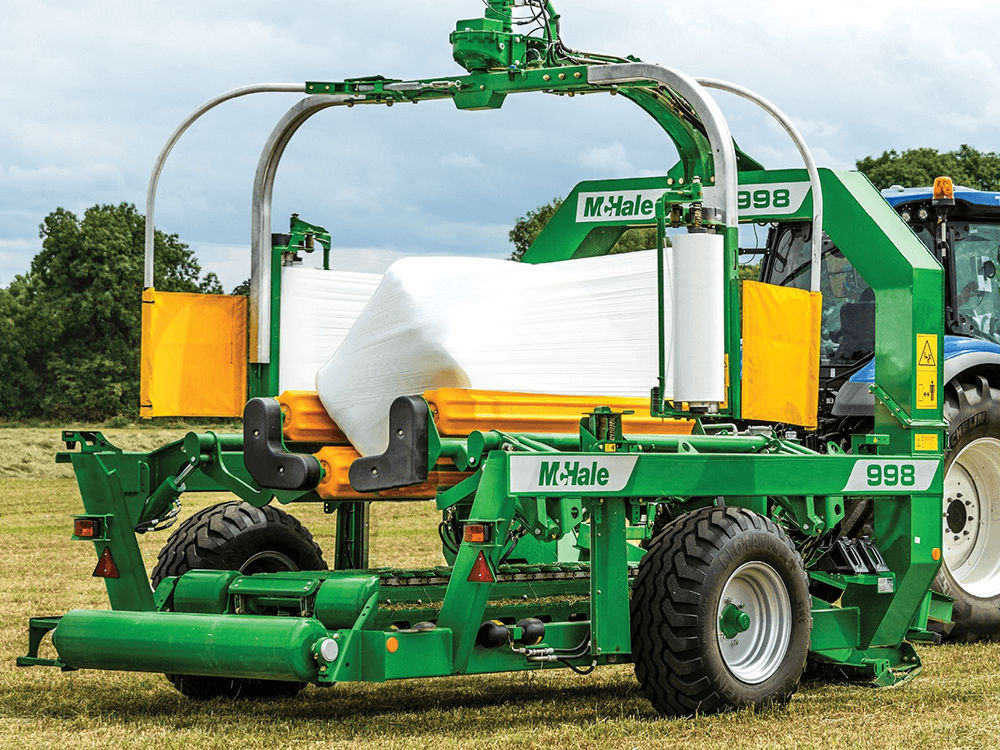

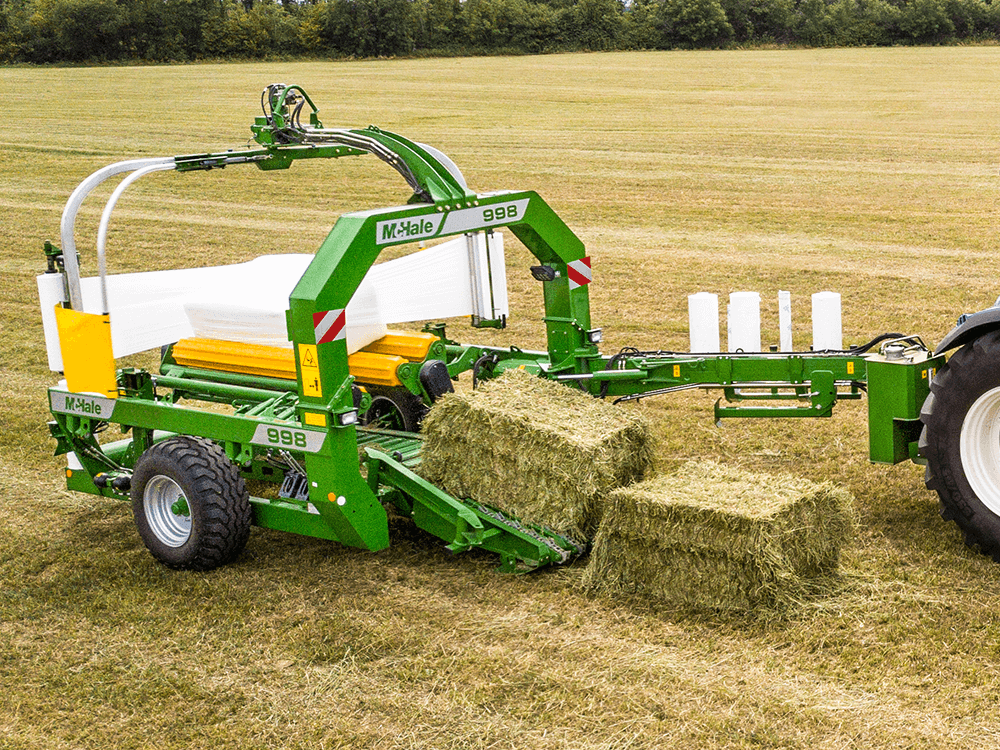

McHale 998 yra didelio našumo prikabinamas kvadratinių ryšulių vyniotuvas, su kuriuo galima apvynioti 80 – 100 ryšulių per valandą. Vyniotuvas gali vynioti ryšulius kurių matmenys nuo 80 x 60 iki 160 x 120 cm. Vynioti tap pat galima po du ryšulius. Vyniotuvo darbas yra pilnai automatinis.

McHale 998 turi Expert valdymo pultą, kurio pagalba operatorius nustato ryšulių matmenis, vyniojamos plėvelės sluoksnių skaičių, fiksuoja apvyniotų ryšulių skaičių. Vieno valdymo pulto mygtuko paspaudimu paleidžiamas pilnai automatinis vyniotuvo darbo ciklas – nuo pradžios iki pabaigos.

McHale 998 kvadratinių ryšulių vyniotuvai turi šiuos konstrukcinius elementus:

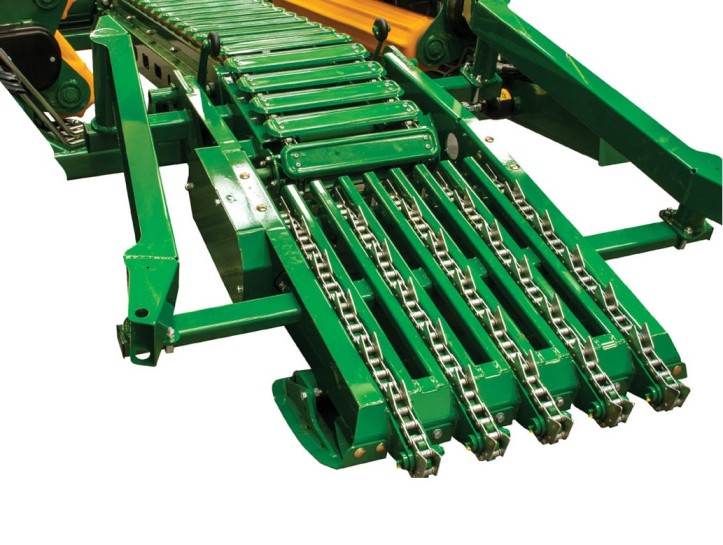

  • Du konvejerius. Priekinis konvejeris pakrauna ryšulį ir perduoda jį ant antro, kuris sustoja su ryšuliu apvyniojimo vietoje. Kol ryšulys vyniojamas, ant priekinio konvejerio galima transportuoti kitą ryšulį.

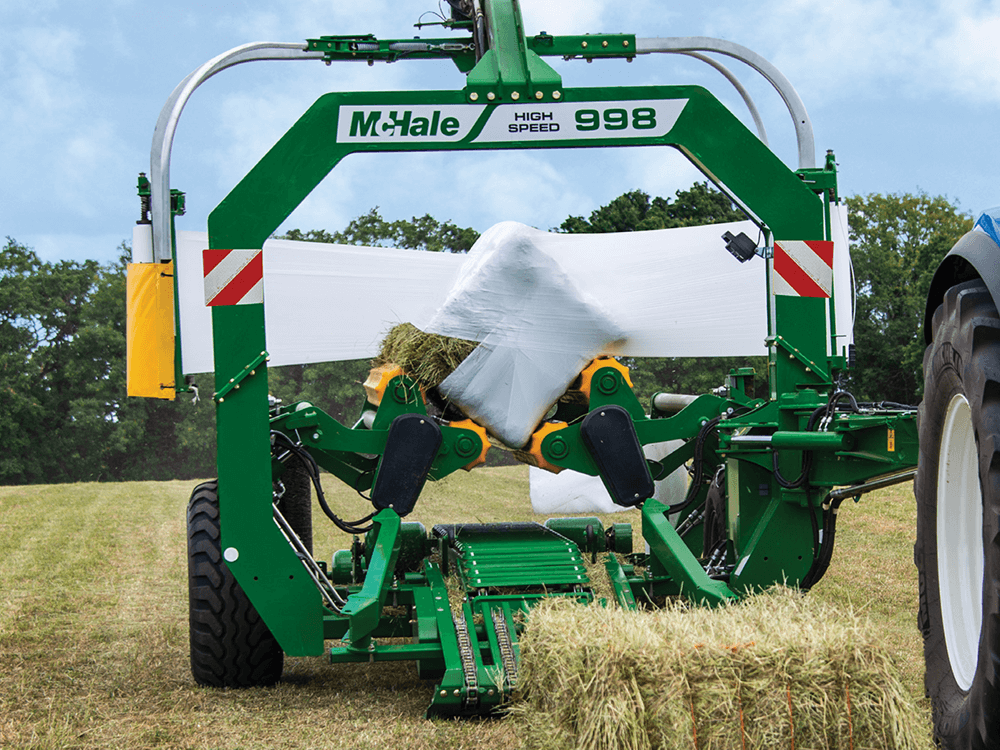

  • Keturis hidrauliškai varomus vyniojimo volus. McHale patentuota kintančios padėties vyniojimo volų sistema laiko ir varto kvadratinį ryšulį, kol jis apvyniojamas plėvele. Operatoriui valdymo pulte nustačius vyniojamo ryšulio matmenis, kintančios padėties volų sistema automatiškai padeda ryšulį į tinkamą vyniojimo pradžiai padėtį. Ryšulys gali būti pradedamas vynioti pastatytas ant šono, ar pasviręs 45 laipsnių kampu. Teisingas ryšulio padėties išlaikymas ir tolygus sukimas garantuoja teisingą plėvelės persidengimą, o tuo pačiu puikią pašaro kokybę.

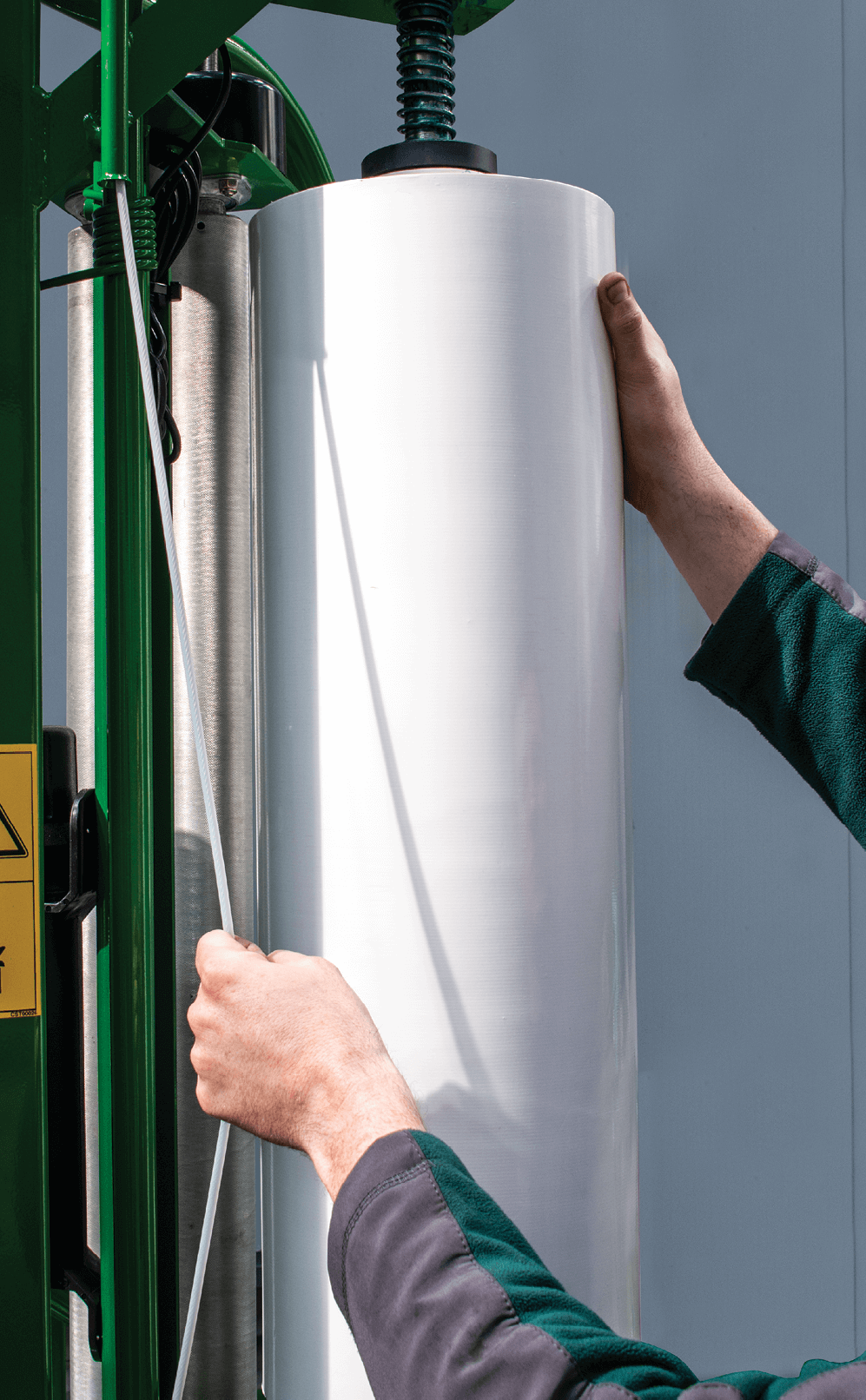

  • Du plėvelės laikiklius-įtempėjus. Horizontaliai besisukantys plėvelės laikikliai tolygiai maksimaliai įtempia plėvelę, kas garantuoja maksimalų jos išnaudojimą. 998 ryšulių vyniotuvas dirba su 750 mm pločio plėvele. Plėvelės pakeitimas labai greitas ir paprastas: įdėtas naujas ritinėlis fiksuojamas viršuje, patraukiant užrakto troselį.

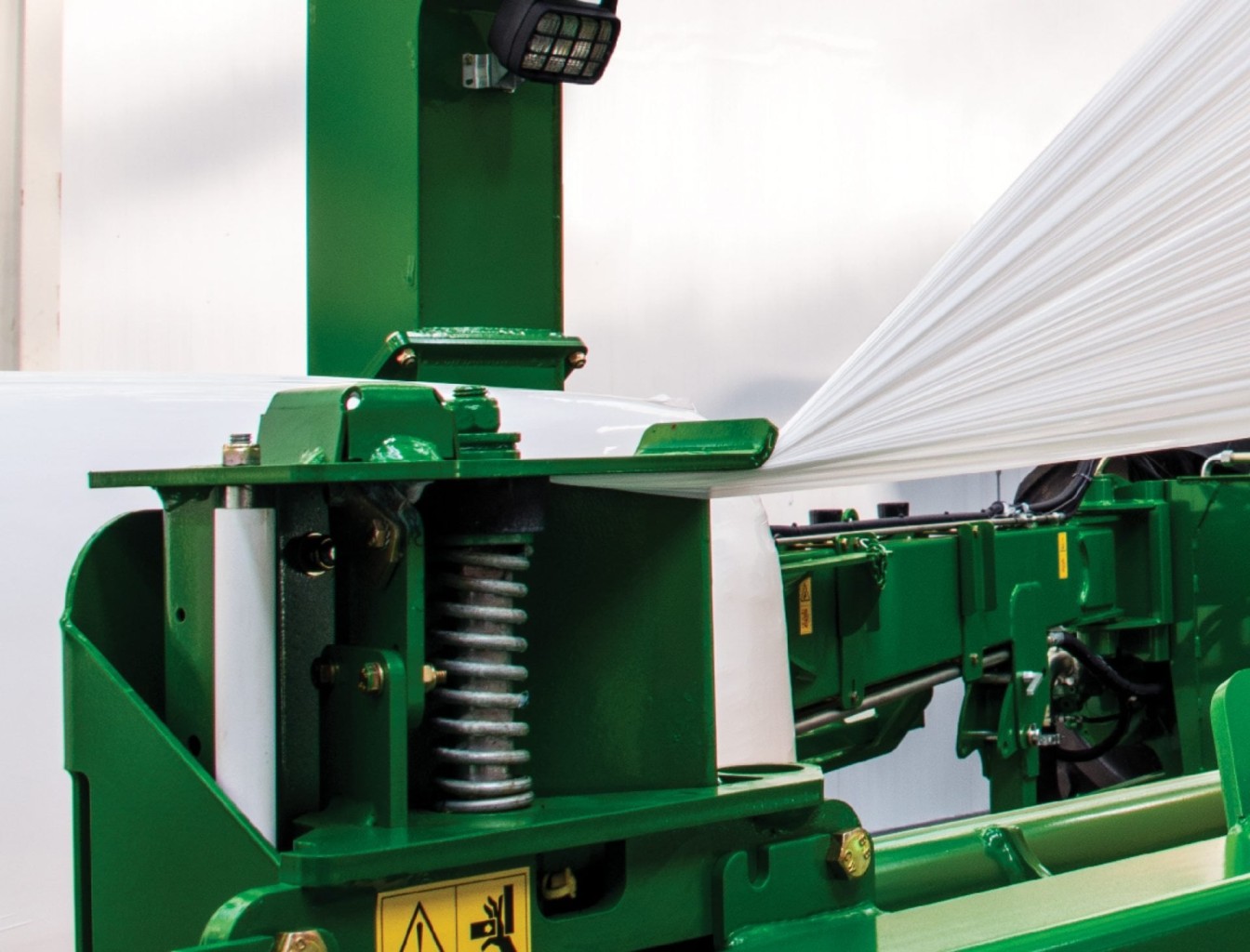

  • Hidrauliškai veikiantį plėvelės nukirpimo-prispaudimo mechanizmą. Šis mechanizmas vyniojimo ciklo pabaigoje, nupjauna ir išlaiko tinkamoje padėtyje plėvelę kito ritinio apvyniojimui, todėl nereikia iš naujo, rankiniu būdu vėl ją paduoti apvyniojimui.

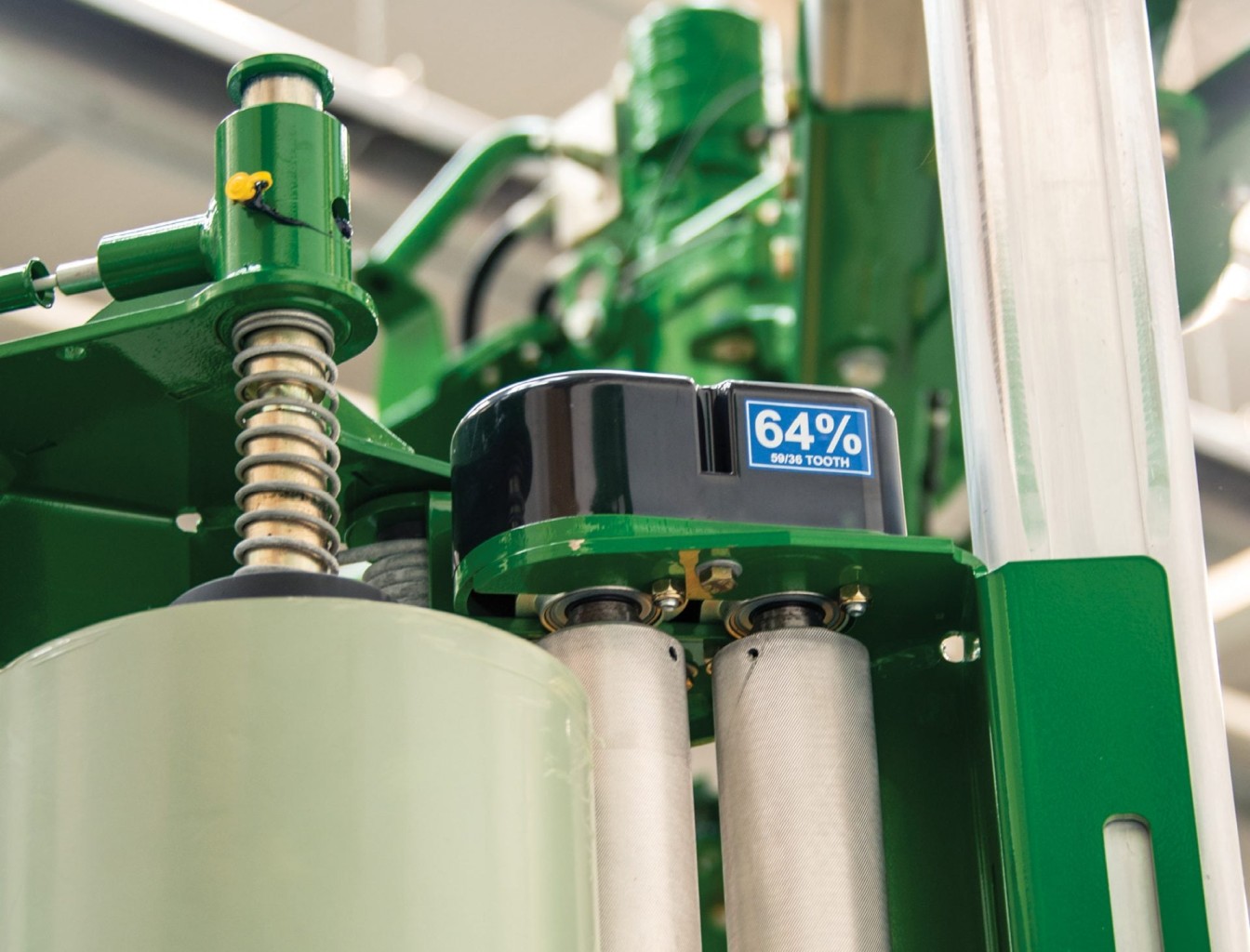

  • Plėvelės nutrūkimo daviklius. Operatorius informuojamas įspėjimu valdymo pulto monitoriuje, jei baigėsi ar nutrūko plėvelė. Nutrūkus vienai plėvelei, automatiškai sumažėja vyniojimo volų ir padidėja plėvelės laikiklių sukimosi greičiai, tuo pačiu tinkamai užbaigiamas apvyniojimas su viena plėvele.

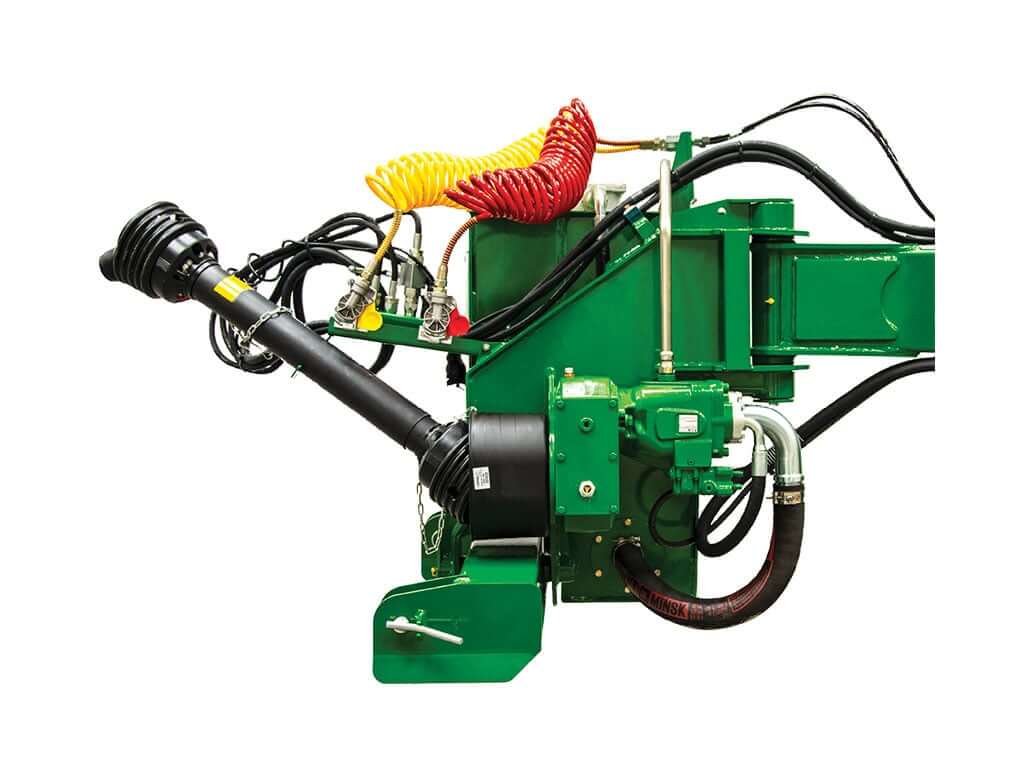

  • Atskirą, nuo traktoriaus nepriklausomą hidraulinę sistemą. Vyniotuvo priekyje yra sumontuotas traktoriaus GTV varomas hidraulinis siurblys. Atskira hidraulinė 998 vyniotuvo sistema leidžia jį kabinti prie bet kurio traktoriaus, užtikrina tolygų, nekaistantį hidraulinės alyvos srautą.
  • Iš traktoriaus hidrauliškai lankstomą tempimo siją.
  • Papildomos plėvelės laikiklius. Ant vyniotuvo galima papildomai vežtis 10 plėvelės ritinėlių.
  • Transportines šviesas ir hidraulinius stabdžius.



IŠSKIRTINĖS SAVYBĖS:

  • Unikali, McHale patentuota kintančios padėties vyniojimo volų sistema.
  • Ypatingas našumas, pilnai automatinis darbas.
  • Galima vienu metu vynioti ir transportuoti ryšulius.
  • Galimas stacionarus darbas su nuotoliniu valdymu.

TECHNINIAI DUOMENYS

Ilgis: 7,3 m
Plotis: 2,92 m
Aukštis: 3,5 m
Svoris: 3875 kg
Vyniojamo ryšulio matmeny: 210 cm (priklauso nuo kitų matmenų)
Naudojama plėvelė: 2 X 750 mm
Ratai: 400/70 – 20, 6-ių tvirtinimo taškų
Minimalus hidraulinis srautas: 10 l/min, 180 bar
Hidraulinė jungtis: 1-na vienkryptė priekiniam konvejeriui ir 1-na dvikryptė prikabinimo sijai
Minimali traktoriaus galia: 60 KW (80 AG)
Traktoriaus GTV greitis : 500-800 aps/min

PASIRENKAMA ĮRANGA:

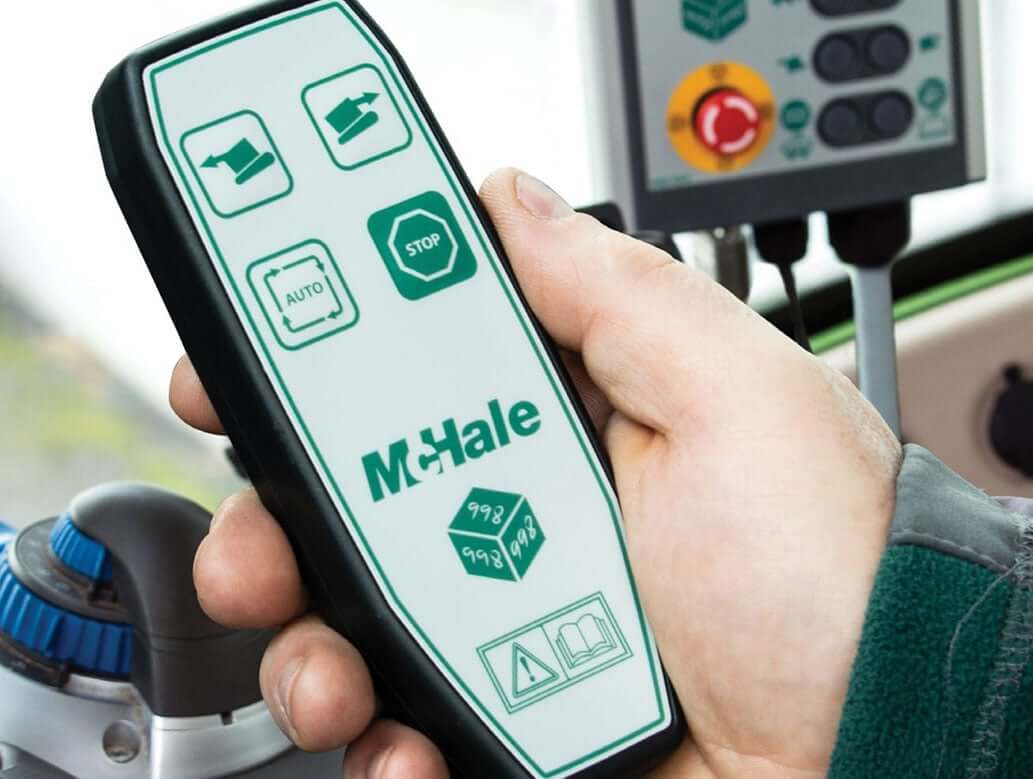

  • Nuotolinis valdymas stacionariam vyniojimui
  • Ryšulio nuleidimo rampa su voleliais stacionariam vyniojimui
  • Įranga apvalių ritinių vyniojimui
