Šiaudų skleistuvas-pašarų dalytuvas C470
Šiaudų skleistuvas-pašarų dalytuvas C470

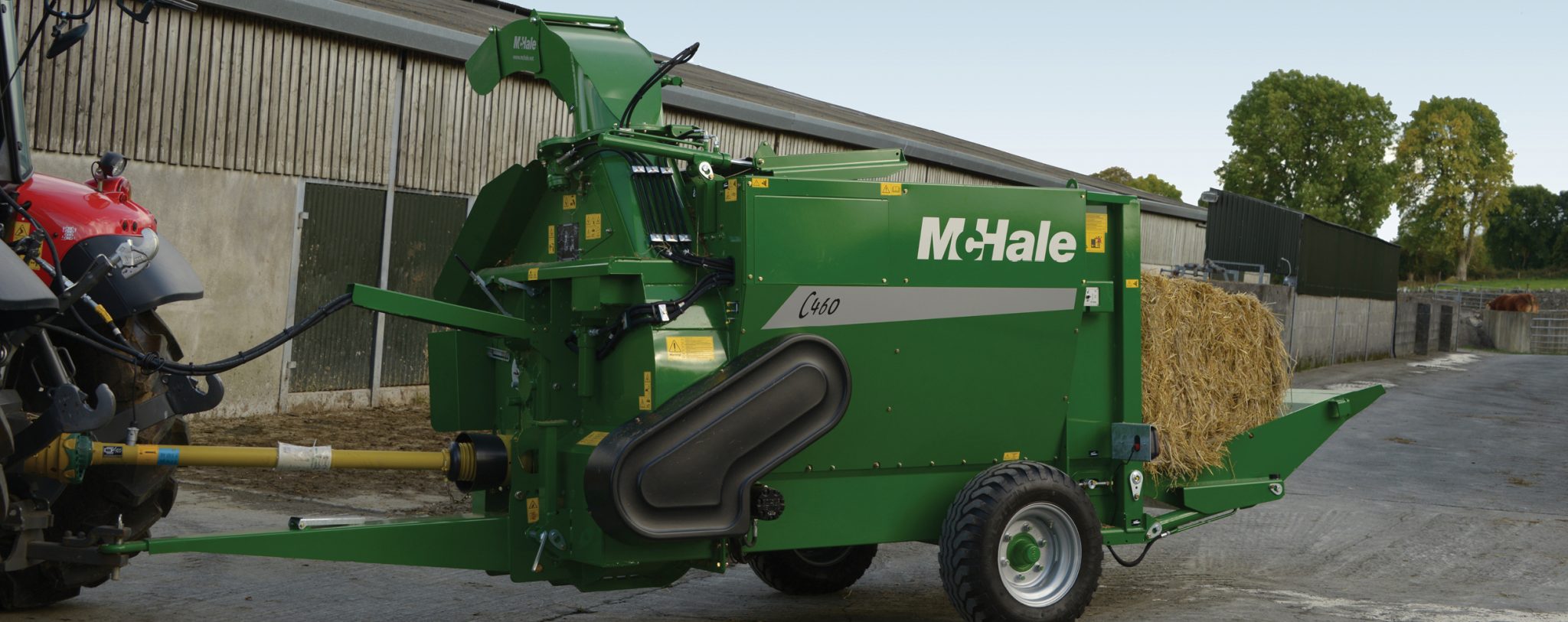

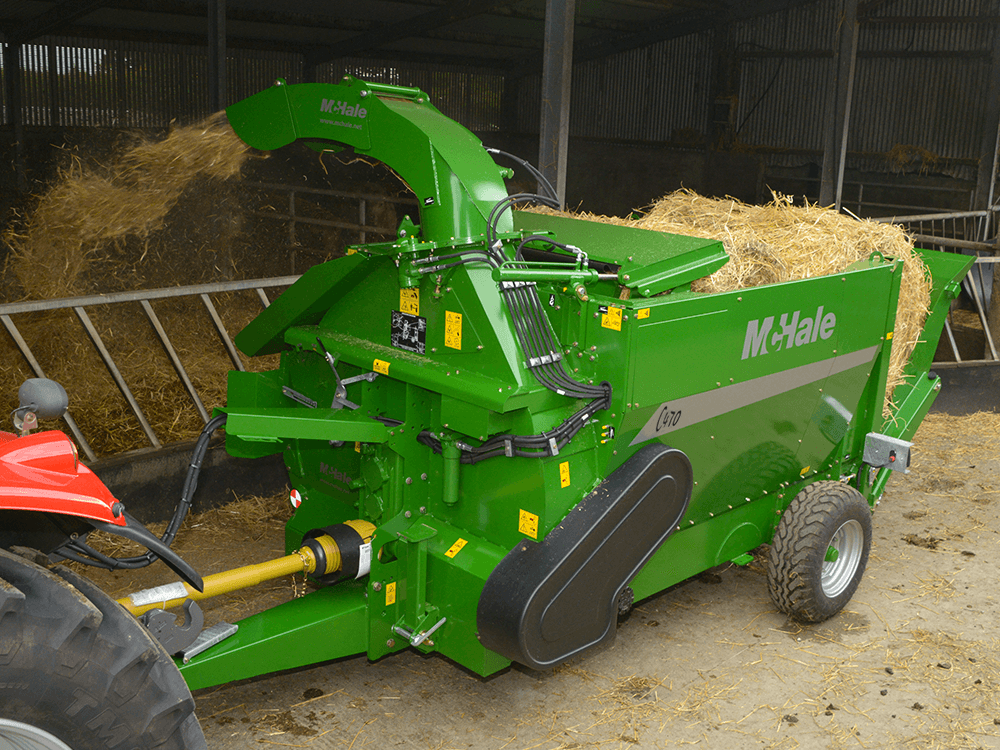

McHale C470 yra prikabinamas, vienos ašies skleistuvas-dalytuvas, skirtas kreikti-dalinti silosui, šienainiui, šienui, šiaudams. Darbinės kameros talpa – 2 X 1,5 m ritiniai ar ryšuliai. Ilgas mašinos korpusas yra patogus kraunant silosą su 2,0 m ir platesniais kaušais.
C470 turi šiuos konstrukcinius elementus:
- Elektrinį valdymą traktoriaus kabinoje. Valdymo pulte yra svirtelė, kurios pagalba operatorius sukioja-kilnoja masės išmetimo kanalą. Taip pat valdymo pulto pagalba galima reguliuoti: konvejerio greitį ir judėjimo kryptį; savikrovių galinių vartų padėtį; rotoriaus „šukų“ padėtį; rotoriaus įjungimą-išjungimą.
- Masės išmetimo kanalą. Lankstus kanalas sudarytas iš trijų dalių, maksimaliai jį pakėlus galima skleisti šiaudus 18-os metrų atstumu. Patogiam kreikimui ar šėrimui išmetimo kanalo sukimosi kampas yra 300⁰ laipsnių.
- Didelio skersmens (1,57 m) išpūtimo-iškrovimo turbiną. Speciali turbina su 6-iom mentėmis, užtikrina puikų kreikiamos ar dalinamos masės išpūtimą-iškrovimą. Dviejų greičių pavarų dėžė – dideli turbinos sūkiai kreikimui ir mažesni šėrimui. Diržų sistema leidžia turbinai dirbti nepriklausomai nuo rotoriaus.
- Didelio sukimosi momento, diržine pavara sukamą rotorių. Rotoriaus diržinė pavara įtempiama hidrauliškai. Rotorius turi 7-nis diskus su sumontuotais 56-iais smulkinimo peiliais. Virš rotoriaus yra sumontuotos iš kabinos valdomos „šukos“. Keičiant „šukų“ padėtį operatorius gali reguliuoti kreikiamos ar šeriamos masės smulkinimo intensyvumą.
- Savikrovius galinius vartus. Mašinos gale sumontuoti savikroviai vartai suteikia galimybę pasikrauti ritinius ar stačiakampius ryšulius nenaudojant antro traktoriaus. Vartų cilindrai įtvirtinti tokiuose taškuose, kad vartų pagalba galima būtų pasikrauti ar transportuoti ant jų net ir sunkiausius ryšulius. Nuo ritinių plėvelę ar tinklelį nuimame nuritindami juos nuo galinių vartų į kamerą. Tam, operatoriaus patogumui, mašinos gale yra įrengtas papildomas galinių vartų ir transporterio valdymo pultas.
- Grindų konvejerį. Kreikiamą ar šeriamą masę link rotoriaus transportuoja hidrauliškai varomas, iš skersinių plieninių lysčių sujungtų 11 mm grandine sukonstruotas konvejeris. Konvejerio greitis ir judėjimo kryptis reguliuojama iš kabinos, valdymo pulto pagalba.
IŠSKIRTINĖS SAVYBĖS
- Puikiai kreikia-dalina visų tipų masę: silosą, šienainį, šieną, šiaudus.
- Pilnas valdymas iš kabinos.
- Dviejų greičių pavarų dėžė – dideli sūkiai kreikimui, mažesni šėrimui.
- Maksimalus skleidimo atstumas – 18 m.
- Ilgas mažinos korpusas – patogu kraunant silosą su 2,0 m ir platesniais kaušais.
TECHNINIAI DUOMENYS
Peilių skaičius: | 56 (pasirinktinai 112) |
Turbina: | 1,57 m skersmens, 6-šių menčių |
Išmetimo kanalas: | Hidrauliškai lankstomas ir sukiojamas, 3-jų dalių, 300⁰ kampu |
Konvejeris: | Hidrauliškai varomas, 13-kos lysčių |
Galios tiekimo velenas : | 6-ių išdrožų, didelio kampo, 540 aps/min |
Valdymo pultas: | Elektrinis, su išmetimo kanalo valdymo vairasvirte |
Minimali traktoriaus galia: | 51 KW (68 AG) |
HIdraulinė jungtis: | 1-na ½“ greito jungimo tiekimo ir 1-na ½“ greito jungimo grįžtamas |
Minimalus hidraulinis srautas: | 35 l/min, 160 bar |
Ratai: | 260/70-15.3, 6-ių tvirtinimo taškų |
